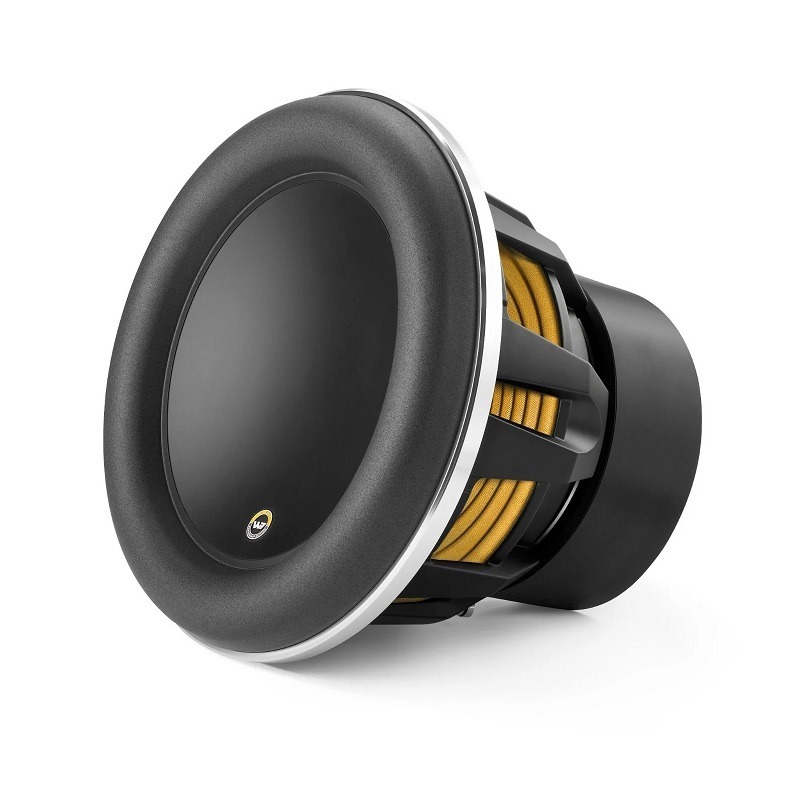

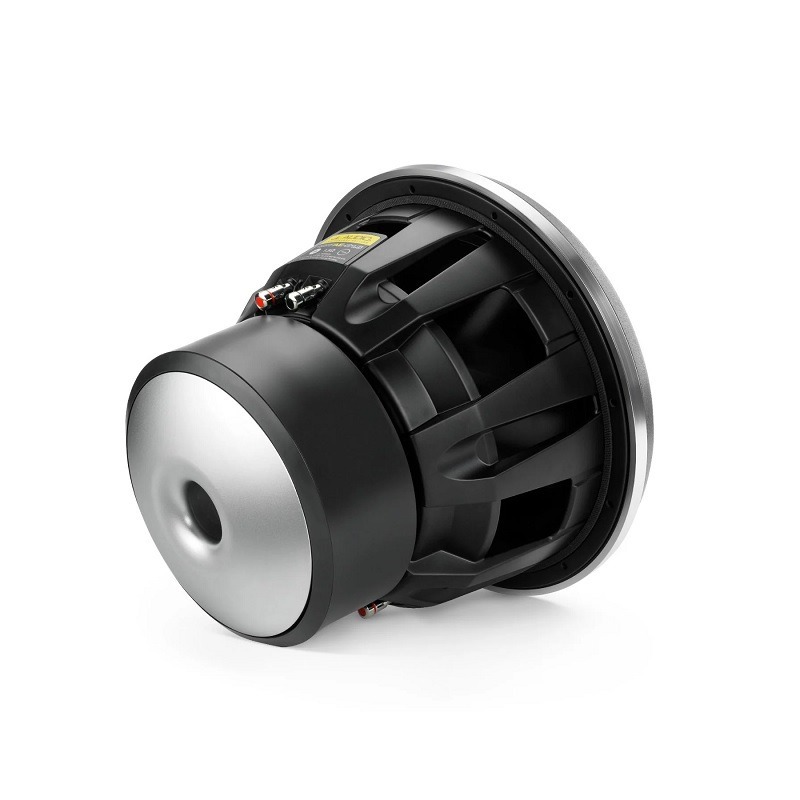

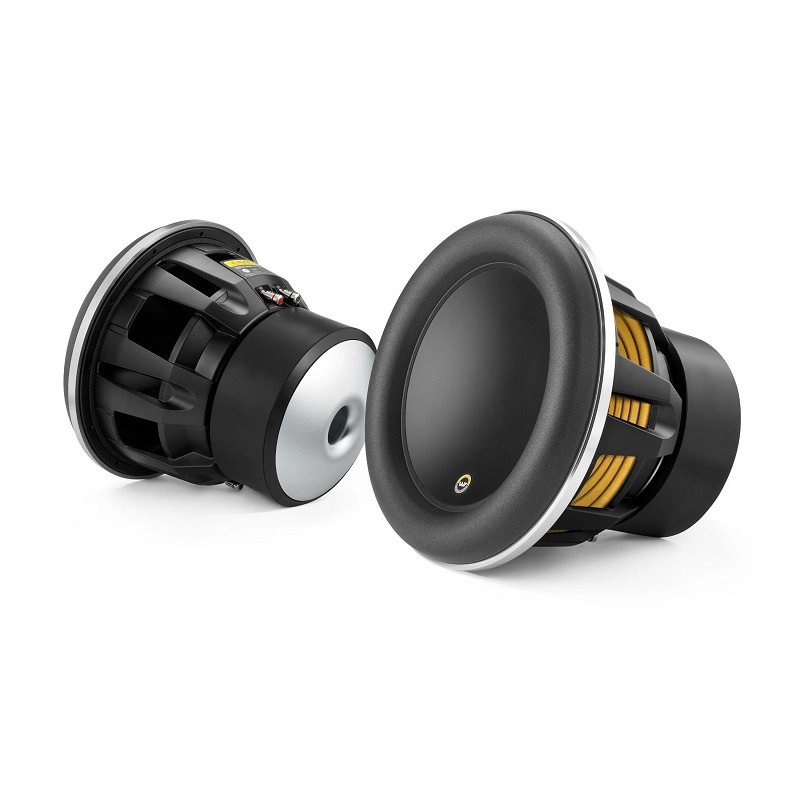

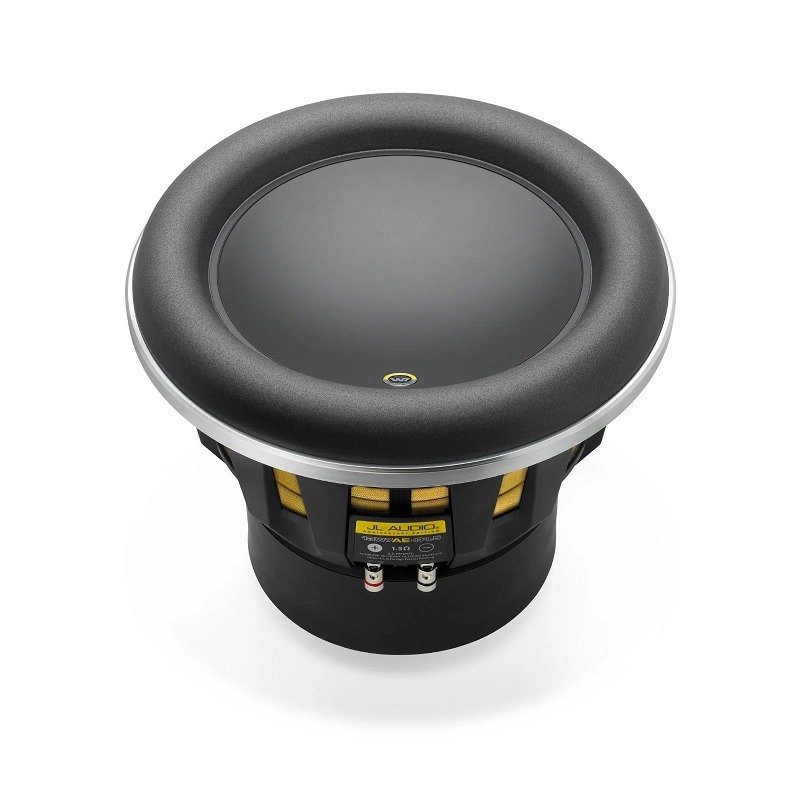

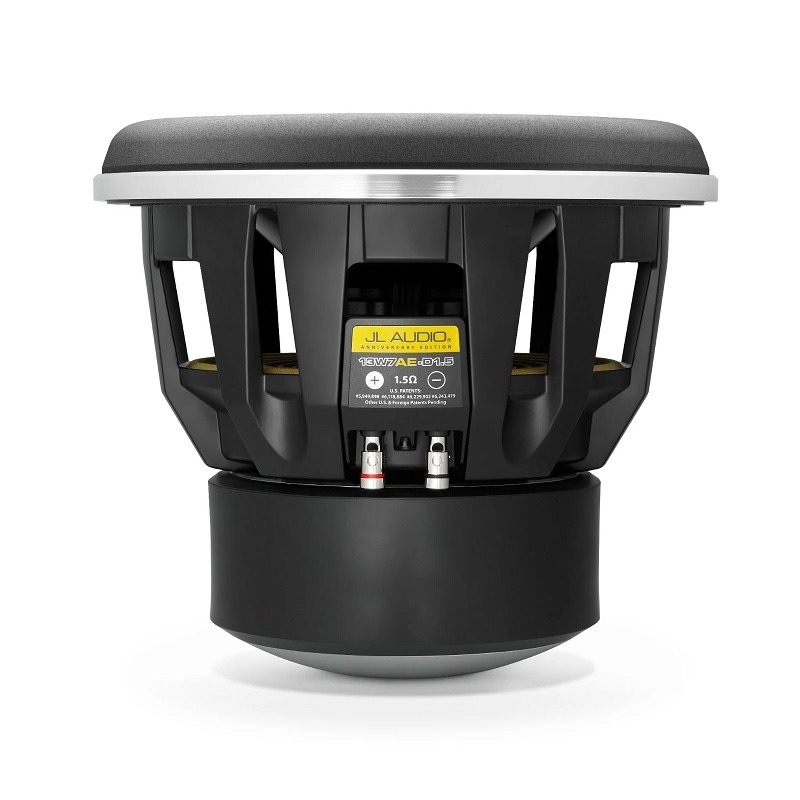

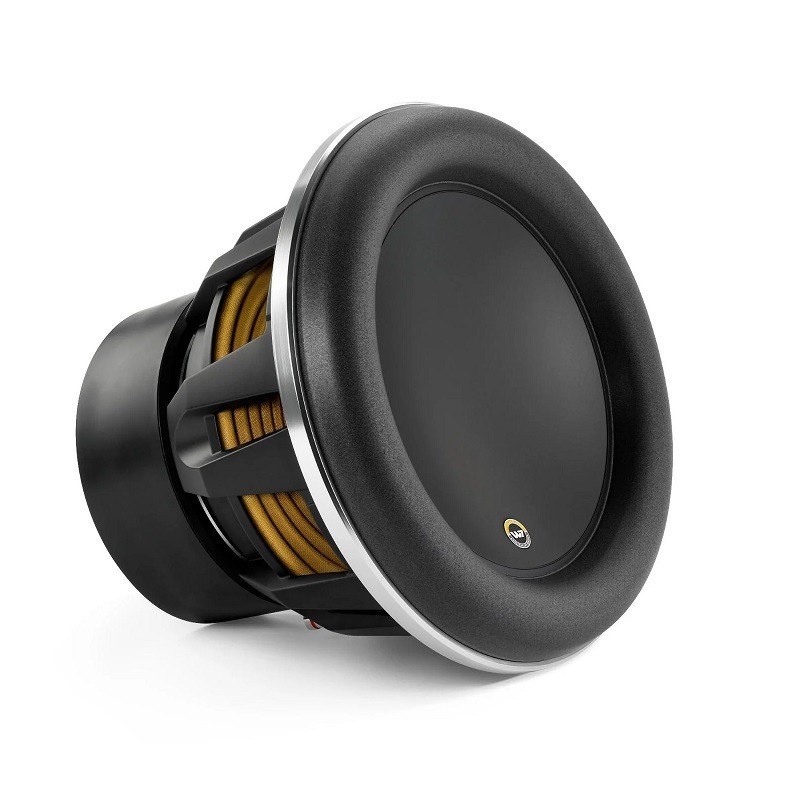

JL Audio 13W7AE-D1.5

SKU: 92116
Kan restnoteras

17990 kr

  • Lådvolym 53.1 / 67.3 L
  • 500-1500 WRMS
  • 1.5Ω x2
Kan restnoteras
Går att lägga på rest.

Antal på lager: 0

Lägg i favoritlista
Lägg i favoritlista

Återkommande produkt? Lägg till i din wishlist för snabbare åtkomst.

Lägg i favoritlista
Lägg i favoritlista
Om du har frågor eller funderingar kring våra produkter så är det bara till att kontakta oss för personlig support.

036-379300

EAN/UPC: 699440921169
Kategori:

Beskrivning

The reference for high-performance automotive sub-bass” – JL Audio

W7 – Med sin unika egenskap att kunna leverera extrem kraft, förflyttning av luft, exakt dynamik och sublim ljudkvalitet samtidigt.
Prestandaförmågorna ligger i kärnan av designen, JL-Audio´s intensiva forskning om elektromagnetiskt och mekaniskt beteende kombinerat har gjort det möjligt att optimera motor och upphängning att leverera oöverträffad linjäritet och precision.
Totalt 8 Amerikanska patent har utfärdats för de olika teknologierna i W7.

Under utvecklingen av W7 satte JL Audio standarden för sina produkter. Genom ett antal olika patenterade lösningar som till exempel ”DMA Optimized” , ”Elevated Frame Cooling” , ”Engineered Lead Wire System” , ”FCAM” , ”OverRoll™ Surround” , ”Radially Cross-Drilled Pole-Piece” och ”W-Cone”  förändrade dom sättet vi lyssnar på idag.
W7-serien anses av många som värdens bästa bas!

W7AE – (Anniversary Edition) Jubileums modell av den ikoniska W7-Serien.

Ord som ”Extrem”, ”Ultimat” och ”Otrolig” är ord som kastas runt i bas-världen, men det är få produkter som verkligen kan göra anslag på dem, förutom 13W7AE.

Ladda ner manual (PDF): 13W7AE MANUAL

Effektspecifikation

13w7_effekt

Kontinuerlig Effekttålighet (WRMS) 1500 W
Rekommenderad förstärkareffekt 500 - 1500 W
Impedans Dubbla 1.5 Ω
Fysiska Mått

13w7_fysisk

Nominell Diameter 345 mm
Overall Diameter (A) 356 mm
Monterings Hål (B) 302 mm
Skruvhål Diameter (C) 323 mm
Magnet yttre diameter (D) 213 mm
Monteringsdjup (E) 267 mm
Magnet Displacement 5.9 L
Net. Vikt 23.6 kg



Parametrar
Free Air Resonance (Fs) 23.5 Hz
Electrical “Q” (Qes) 0.476
Mechanical “Q” (Qms) 7.517
Total Speaker “Q” (Qts) 0.448
Equivalent Compliance (Vas) 104.3 L
One-Way Linear Excursion (Xmax)* 32 mm
Reference Efficiency (no) 0.27%
Efficiency (1 W / 1 m)** 86.3 dB SPL
Effective Piston Area (Sd) 0.0693 sq m
DC Resistance (Re)*** 2.41 Ω

* Xmax specifications are derived via one-way voice coil overhang method with no correction factors applied.
** For parallel-wired voice coils, divide "Re" by 4. All other specifications remain the same.
*** Re (DC resistance) is measured with the voice coils in series, for parallel-wired specification divide Re by 4. All other specifications remain the same.

Rek. Lådvolym: Sluten Låda 53.1L

13w7_sluten

Wall Thickness 19 mm
Front Baffle Thickness 25 mm
Volume (net int.) 53.1 L
External Width (W) 407 mm
External Height (H) 407 mm
External Depth (D) 479 mm
F3 37.4 Hz
Fc 40.5 Hz
Qtc 0.77

Enclosure Notes
Net volumes given above do not include the air volume displaced by the speaker (Driver Displacement). This value must be added to the net volume along with the displacement of any braces and/or ports (if applicable) to arrive at a gross internal volume. Air inside a port is not part of the effective net volume. Calculate ports as solid, not hollow objects.

* The W7’s employ a pole vent to remove heat and pressure from the inside of the speaker. This vent is located at the rear of the speaker. A minimum distance of 19 mm is required between the back of the speaker and any wall of the enclosure to allow proper operation of the pole vent.

The dimensions given for the enclosure examples above take all applicable displacements into consideration

Safety Notice
It is absolutely essential that the completed subwoofer enclosure is mounted firmly to the vehicle with heavy steel bolts and large steel washers on both sides of the bolts. This will reduce the likelihood of occupant injury in the event of a collision or sudden deceleration.

Rek. Lådvolym: Portad Låda 67.3L

13w7_portad

Wall Thickness 19 mm
Front Baffle Thickness 25 mm
Volume (net int.) 67.3 L
External Width (W) 657 mm
External Height (H) 406 mm
External Depth (D) 438 mm
Internal Slot Port Width (SW) 57 mm
Internal Slot Port Height (SH) 368 mm
Internal Slot Port Length (SL) 667 mm
Port Extension Length (EL) 200 mm
Tuning Frequency (Fb) 34.6 Hz
F3 30.3 Hz

Enclosure Notes
Net volumes given above do not include the air volume displaced by the speaker (Driver Displacement). This value must be added to the net volume along with the displacement of any braces and/or ports (if applicable) to arrive at a gross internal volume. Air inside a port is not part of the effective net volume. Calculate ports as solid, not hollow objects.

* The W7’s employ a pole vent to remove heat and pressure from the inside of the speaker.This vent is located at the rear of the speaker. A minimum distance of 19 mm is required between the back of the speaker and any wall of the enclosure to allow proper operation of the pole vent.

The dimensions given for the enclosure examples above take all applicable displacements into consideration

Safety Notice
It is absolutely essential that the completed subwoofer enclosure is mounted firmly to the vehicle with heavy steel bolts and large steel washers on both sides of the bolts. This will reduce the likelihood of occupant injury in the event of a collision or sudden deceleration.
