Phoenix Gold ZDSKL1
- Speaker Upgrade Land Rover / Range Rover
- 2 Vägs System
- 160/80 WRMS
- Plug & Play
036-379300
Beskrivning

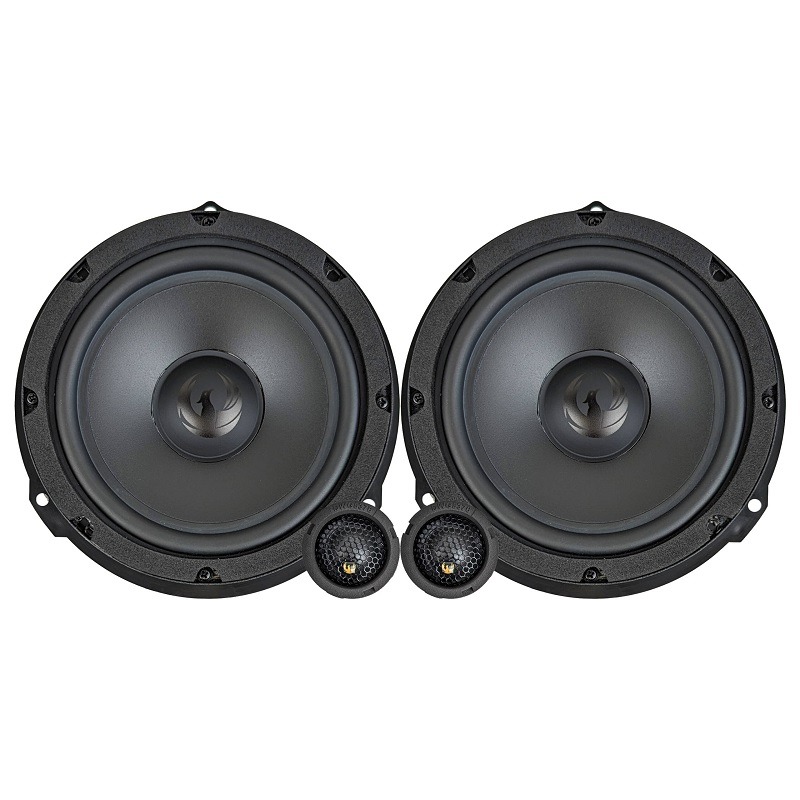

ZDSKL1 är en 2-vägs högtalarsats med passiva filter till diskant och mellanregister avsedd för Land Rover / Range Rover.
Ger ett rejält lyft i ljudet.

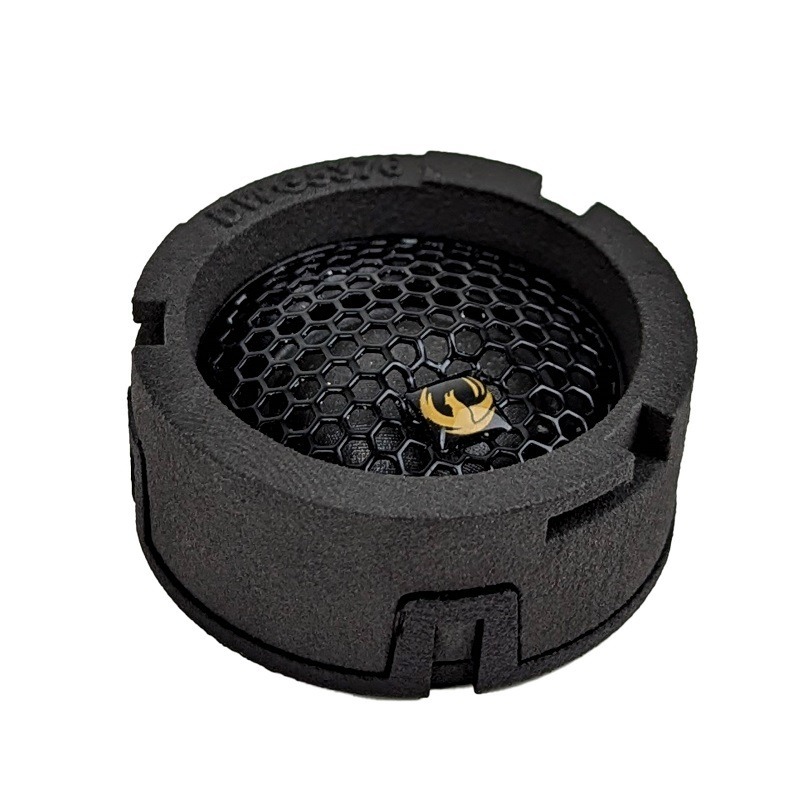

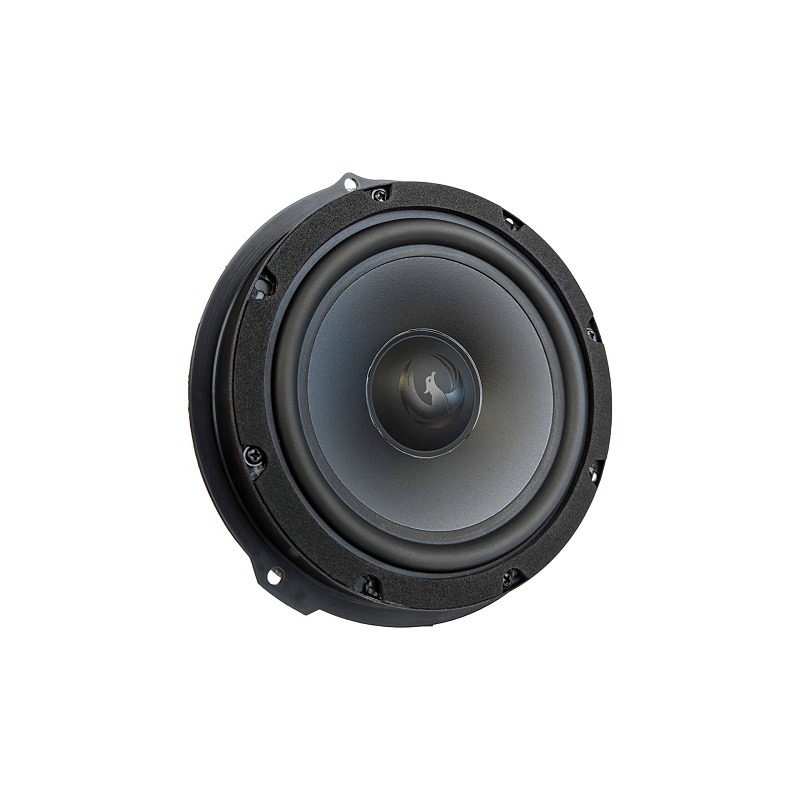

ZDSKL1 – satsen är gjord av ZX65C mellanregister och ZX1TC diskanthögtalare.
Denna kombination är gjord för uppgradering av framhögtalarna.
ZD-serien är en Plug and Play-lösning, våra OEM-högtalare passar direkt utan modifiering.
Rejäl förbättring med original effekt!
- Watt MAX: 160W
- Watt RMS: 80W
- Känslighet: 89dB (1W/1m)
- Frequency Response: 60Hz – 20kHz
- Impedance: 4Ω

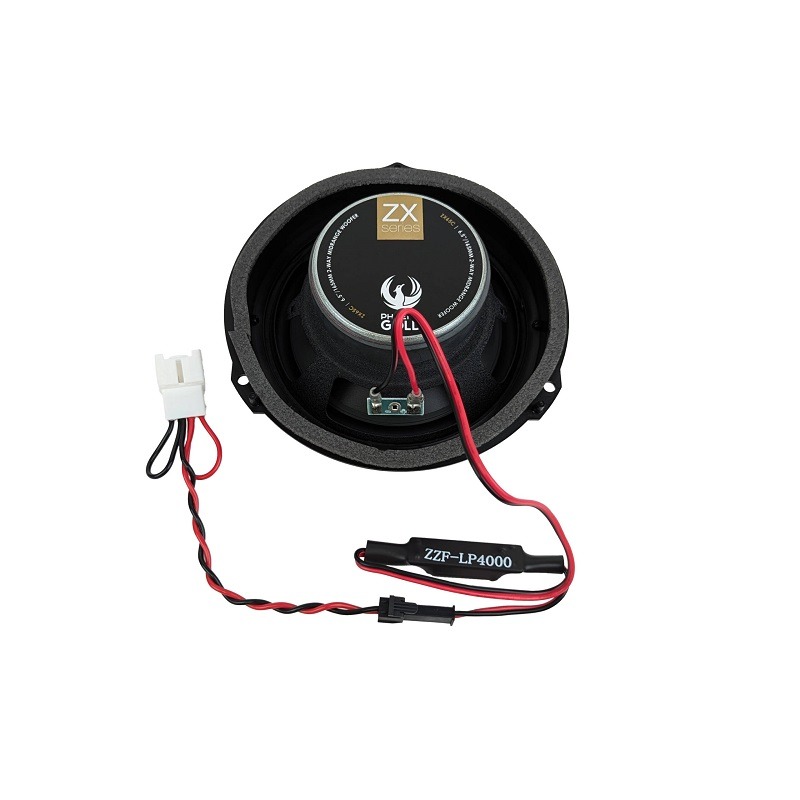

- Midbass filter: 6dB Lowpassfilter at 4000Hz
- Tweeter filter: 12dB Highpassfilter at 4000Hz
- Tweeter level adjustment (0dB, -2dB)
- Plug & Play
Ladda ner manual (PDF): ZDSKL1 Manual
Se detaljerad lista över kompatibla modeller i fliken ”Bilmodeller”
| Make | Model | Year | Fitment |
|---|---|---|---|
| Land Rover | Defender | 2019 2021 (L663) | Fitment: Front Doors |
| Land Rover | Defender 110 | 2020 (L663) | Fitment: Front + Rear Doors |
| Land Rover | Defender 130 | 2022 (L663) | Fitment: Front + Rear Doors |
| Land Rover | Defender 90 | 2020 (L663) | Fitment: Front + Rear Doors |
| Land Rover | Discovery | 2017 - 2020 (L462) | Fitment: Front + Rear Doors |
| Land Rover | Discovery | 2021 - (L462) (Facelift) | Fitment: Front + Rear Doors |
| Land Rover | Discovery Sport | 2014 2019 (L550) | Fitment: Front + Rear Doors |
| Land Rover | Discovery Sport | 2020 2023 (L550) (Facelift) | Fitment: Front + Rear Doors |
| Land Rover | Range Rover | 2012 2017 (L405) | Fitment: Front + Rear Doors |
| Land Rover | Range Rover | 2018 2021 (L405) (Facelift) | Fitment: Front + Rear Doors |
| Land Rover | Range Rover Evoque | 2012 2016 (L538) | Fitment: Front + Rear Doors |
| Land Rover | Range Rover Evoque | 2016 2018 (L538) (Facelift) | Fitment: Front + Rear Doors |
| Land Rover | Range Rover Evoque | 2019 (L551) | Fitment: Front + Rear Doors |
| Land Rover | Range Rover Sport | 2013 2018 (L494) | Fitment: Front Doors |
| Land Rover | Range Rover Sport | 2018 2022 (L494) (Facelift) | Fitment: Front Doors |
| Land Rover | Range Rover Velar | 2017 2023 (L560) | Fitment: Front + Rear Doors |
Mer Info
| Vikt | 5 kg |
|---|---|
| Bilmärken | |
| Storlek |
